電永磁吸盤控制器電氣連接

輸入、輸出接口

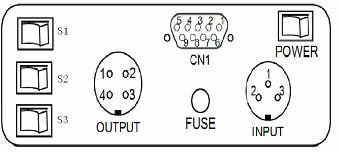

電永磁吸盤控制器背面板如圖1 所示：

圖1

如圖所示INPUT為輸入接口，OUTPUT為輸出接口。航空插頭與接口連接時請將針孔一一對應。

電永磁吸盤控制器各接口具體功能如下：

① 輸入接口1腳接航空插頭紅，2腳接插頭綠線，3腳接插頭黃綠線。其中紅線與藍線為交流220V 輸入端（紅線接火線，藍線接零線），黃綠線為接地線。

② 輸出接口1、2、3腳接航空插頭紅線，4腳接插頭藍線。其中3條紅線分別為3路負載的一個輸出端，藍線為3路負載的公共輸出端。

③ S1、S2、S3為輸出負載選擇開關，其中S1接通（S1鍵“—”側按下），第1路負載（OUPUT 1、4腳）輸出有效；S2接通（S2鍵“—”側按下），第2路負載（OUPUT 2、4腳）輸出有效；S3接通（S3鍵“—”側按下），第3路負載（OUPUT 3、4腳）輸出有效。
